Trong sản xuất mạch in PCB, giá thành phụ thuộc vào rất nhiều yếu tố kỹ thuật như kích thước bo mạch, số lớp, vật liệu nền, độ dày đồng, bề mặt hoàn thiện, kích thước lỗ khoan, khoảng cách đường mạch, yêu cầu trở kháng, kiểm tra điện và thời gian giao hàng. Nếu không hiểu rõ các yếu tố này, người đặt mạch có thể thấy báo giá ban đầu rất thấp nhưng khi thêm các yêu cầu thực tế, chi phí cuối cùng lại tăng đáng kể.Với kỹ sư thiết kế, startup phần cứng hoặc doanh nghiệp sản xuất điện tử, việc tối ưu chi phí đặt mạch in PCB cần bắt đầu từ giai đoạn thiết kế. Một thiết kế được tối ưu DFM tốt sẽ dễ sản xuất hơn, ít phát sinh lỗi hơn và phù hợp hơn với năng lực tiêu chuẩn của nhà máy.
Trong bài viết này, Hatakey sẽ tổng hợp các yếu tố ảnh hưởng đến giá mạch PCB, cũng như những chi phí ẩn thường gặp và cách tối ưu chi phí khi đặt mạch in.
1. Những yếu tố chính ảnh hưởng đến chi phí đặt mạch in PCB
Hình 1. Các yếu tố ảnh hưởng đến chi phí giá mạch in PCB.
- Kích thước bo mạch: PCB càng lớn thì càng tiêu tốn nhiều vật liệu nền, đồng, solder mask và diện tích panel sản xuất. Trong nhiều trường hợp, chỉ cần tối ưu lại bố cục linh kiện, giảm vùng trống không cần thiết hoặc gom mạch phụ hợp lý, chi phí đã có thể giảm đáng kể. Tuy nhiên, không nên giảm kích thước đến mức gây khó khăn cho routing, tản nhiệt, lắp ráp hoặc kiểm tra, vì khi đó chi phí tiết kiệm ở PCB có thể bị bù lại bằng lỗi sản xuất và chi phí sửa đổi.
- Số lớp mạch PCB: PCB 2 lớp thường rẻ hơn PCB 4 lớp, PCB 4 lớp thường rẻ hơn PCB 6 lớp hoặc 8 lớp… vì càng nhiều lớp thì quy trình càng phức tạp. Mạch nhiều lớp cần thêm vật liệu core, prepreg, đồng, công đoạn ép lớp, căn chỉnh lớp trong, kiểm tra và kiểm soát chất lượng nghiêm ngặt hơn. Tuy nhiên, không phải lúc nào giảm số lớp cũng là tối ưu. Với mạch có tín hiệu tốc độ cao, nguồn phức tạp, yêu cầu EMC hoặc mật độ linh kiện cao, dùng số lớp quá ít có thể khiến layout khó hơn, tăng diện tích bo, giảm chất lượng tín hiệu và phát sinh lỗi. Cách tối ưu đúng là chọn số lớp vừa đủ cho yêu cầu kỹ thuật, không thừa nhưng cũng không ép thiết kế xuống mức gây rủi ro.
- Vật liệu làm mạch PCB: Phíp thủy tinh FR4 tiêu chuẩn thường là lựa chọn kinh tế nhất cho phần lớn mạch điện tử thông thường. Nếu thiết kế yêu cầu vật liệu Tg cao, Rogers, vật liệu RF, mạch nhôm, FPC hoặc rigid-flex, chi phí sẽ tăng do vật liệu đặc biệt và quy trình sản xuất phức tạp hơn. Vì vậy, với các thiết kế không có yêu cầu đặc biệt về tần số cao, nhiệt độ cao hoặc uốn dẻo, nên ưu tiên FR4 tiêu chuẩn hoặc FR4 Tg phù hợp thay vì chọn vật liệu cao cấp theo cảm tính.
Hình 2. So sánh các loại vật liệu làm mạch PCB
- Độ dày PCB và độ dày đồng: Độ dày PCB phổ biến 1.6mm và đồng 1oz thường là lựa chọn tiêu chuẩn, dễ sản xuất và có giá tốt. Nếu chọn độ dày bo quá mỏng, quá dày hoặc đồng 2oz, 3oz trở lên, nhà máy có thể phải dùng vật liệu đặc biệt, điều chỉnh quy trình hoặc tăng yêu cầu gia công. Đồng dày rất cần thiết cho mạch dòng lớn, nguồn công suất hoặc tản nhiệt, nhưng không nên dùng nếu không có tính toán thực tế vì có thể làm tăng giá và ảnh hưởng đến khả năng sản xuất đường mạch nhỏ.
- Hoàn thiện bề mặt PCB/ Mạ: Mạ thiếc (HASL) có chì hoặc không chì (lead-free HASL) thường có chi phí thấp hơn, phù hợp với nhiều mạch phổ thông. Mạch mạ vàng (ENIG) có độ phẳng tốt hơn, phù hợp với BGA, QFN, fine-pitch, pad nhỏ hoặc sản phẩm cần độ ổn định bề mặt tốt, nhưng chi phí thường cao hơn. Mạch mạ OSP có thể tối ưu chi phí trong một số trường hợp nhưng cần kiểm soát bảo quản và thời gian sử dụng. Việc lựa chọn phương thức mạ/ hoàn thiện bề mặt (surface finish) nên dựa trên yêu cầu lắp ráp và độ tin cậy, không nên chọn ENIG chỉ vì “cao cấp hơn” nếu thiết kế không cần.
- Độ khó gia công: bao gồm khoảng cách giữa các đường mạch, đối tượng (trace/space) nhỏ, lỗ khoan nhỏ, via dày đặc, blind via, buried via, via-in-pad, kiểm soát trở kháng (impedance control), dung sai cơ khí chặt hoặc yêu cầu đặc biệt về điện. Khi thiết kế vượt ra khỏi năng lực tiêu chuẩn của nhà máy, chi phí sẽ tăng do cần quy trình chính xác hơn, tỷ lệ lỗi cao hơn hoặc phải chuyển sang công nghệ sản xuất cao hơn.
2. Các chi phí ẩn thường gặp khi đặt mạch in PCB
- Phí do thiết kế vượt tiêu chuẩn hay năng lực sản xuất nhà máy: Nhiều nền tảng báo giá online hiển thị giá rất thấp cho cấu hình tiêu chuẩn, nhưng khi người dùng chọn hoặc trong thiết kế có trace/space nhỏ hơn, lỗ khoan nhỏ hơn, đồng dày hơn, vật liệu đặc biệt hoặc surface finish cao cấp, giá có thể tăng nhanh. Vì vậy, trước khi thiết kế, nên tham khảo năng lực sản xuất tiêu chuẩn của nhà máy để tránh tạo ra một bo mạch khó sản xuất không cần thiết.
- Phí chỉnh sửa file và làm lại thiết kế: Nếu Gerber thiếu lớp, board outline không rõ, drill file sai, solder mask mở không đúng, hoặc thông số đặt hàng không khớp file thiết kế, nhà máy sẽ phải hỏi lại. Trường hợp nhẹ thì chậm báo giá, trường hợp nặng có thể phải sửa layout, xuất lại file hoặc làm lại PCB. Với sản xuất gấp, chi phí thật không chỉ là tiền mạch mà còn là thời gian dự án bị kéo dài.
- Phí test và kiểm tra chất lượng: Nhiều đơn hàng PCB cần kiểm tra điện, kiểm tra trở kháng, kiểm tra kích thước, báo cáo chất lượng, chứng nhận vật liệu hoặc yêu cầu tiêu chuẩn đặc biệt. Các hạng mục này giúp đảm bảo chất lượng nhưng có thể làm tăng chi phí. Nếu sản phẩm chỉ là prototype đơn giản, có thể không cần quá nhiều kiểm tra nâng cao. Ngược lại, với mạch công nghiệp, nguồn, y tế, tự động hóa (automotive) hoặc tốc độ cao high-speed, không nên bỏ qua kiểm tra cần thiết chỉ để giảm giá.
- Phí ghép mạch, thêm biên: Với PCB nhỏ, sản xuất SMT hoặc số lượng lớn, ghép mạch là yếu tố quan trọng để tối ưu sản xuất. Nếu khách hàng không thiết kế ghép tấm panel hoặc file ghép không phù hợp, nhà máy có thể phải ghép file lại. Ngoài ra, một số thiết kế cần tooling hole, điểm nhận diện (fiducial mark), test coupon hoặc phương án tách mạch phù hợp. Nếu không tính từ đầu, chi phí và thời gian chuẩn bị sản xuất có thể tăng.

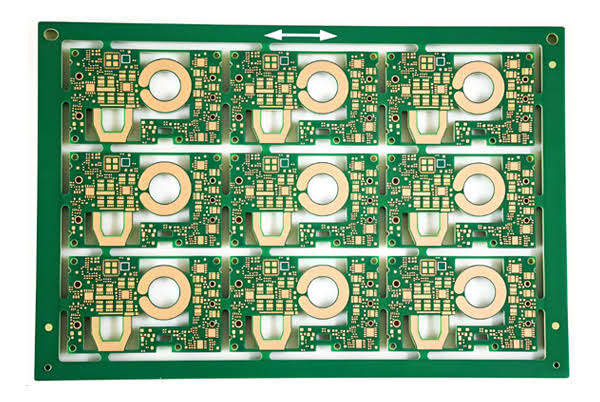

Hình 3. Ghép tấm khi sản xuất PCB tuy làm tăng chi phí mạch PCB nhưng tiết kiệm đáng kể thời gian và chi phí PCBA
- Phí vận chuyển, thuế và thông quan. Phí vận chuyển nhanh, phí hàng cồng kềnh (đối với mạch kích thước lớn…), thuế nhập khẩu, VAT, phí thông quan, phí lưu kho hoặc phí xử lý chứng từ có thể làm tổng chi phí tăng đáng kể.
- Chi phí do chọn thời gian giao hàng quá gấp: Dịch vụ đặt mạch nhanh cũng làm tăng đáng kể chi phí đơn hàng mạch in. Với chế độ nhanh người dùng thường phải trả thêm phí vận chuyển bay cho các đơn vị Fedex/DHL cao hơn đáng kể so với vận chuyển đường bộ. Bên cạnh đó phía nhà máy cũng thu thêm phí sản xuất gấp 24 giờ so với chế độ sản xuất thông thường từ 1-2 ngày ( với đơn mạch mẫu). Nếu kế hoạch dự án cho phép, đặt hàng với lead time tiêu chuẩn sẽ tiết kiệm hơn. Với sản xuất hàng loạt, nên lập kế hoạch PCB sớm để tránh phải trả thêm chi phí giao nhanh hoặc vận chuyển hỏa tốc.
3. Cách tối ưu chi phí đặt mạch in PCB ngay từ giai đoạn thiết kế
Cách hiệu quả nhất để tối ưu chi phí PCB là thiết kế trong vùng năng lực tiêu chuẩn của nhà máy. Điều này có nghĩa là không dùng thông số quá sát giới hạn nếu không cần thiết. Ví dụ, nếu mạch không yêu cầu mật độ cao, không nên ép trace/space xuống quá nhỏ. Nếu lỗ via 0.3 mm đáp ứng được yêu cầu thiết kế đi dây, không nên dùng lỗ nhỏ hơn chỉ vì thói quen. Nếu mạ thiếc có chì (HASL) đáp ứng được lắp ráp, không nhất thiết chọn mạ vàng (ENIG) cho mọi thiết kế.
Kích thước bo mạch nên được tối ưu hợp lý. Kỹ sư có thể giảm vùng trống, sắp xếp lại connector, gom linh kiện theo chức năng và kiểm tra cơ khí với vỏ sản phẩm. Tuy nhiên, cần giữ đủ khoảng cách cho tản nhiệt, creepage/clearance nếu có điện áp cao, vùng keep-out cho antenna, test point và thao tác lắp ráp. Một PCB quá nhỏ nhưng khó test, khó lắp hoặc dễ nhiễu không phải là một thiết kế tiết kiệm.
Số lớp nên được chọn theo yêu cầu thật. Với mạch đơn giản, 2 lớp có thể đủ. Với mạch có MCU, nguồn switching, giao tiếp tốc độ trung bình hoặc yêu cầu EMC tốt hơn, 4 lớp có thể là lựa chọn cân bằng giữa chi phí và hiệu năng. Với BGA, DDR, high-speed, RF hoặc thiết kế mật độ cao, 6 lớp trở lên có thể cần thiết. Đừng chỉ nhìn giá PCB từng chiếc, hãy nhìn tổng chi phí sản phẩm, bao gồm thời gian layout, tỷ lệ lỗi, test, EMI và rủi ro phải redesign.
Hình 4. Độ phức tạp của bo mạch có thể làm tăng đáng kể chi phí sản xuất.
Độ dày đồng cần được tính theo dòng điện và nhiệt. Nếu chỉ có tín hiệu nhỏ, đồng 1oz thường đủ. Nếu có đường nguồn dòng lớn, có thể tăng chiều rộng trace, dùng copper pour, via stitching hoặc tối ưu bố trí trước khi quyết định dùng đồng 2oz. Đồng dày có lợi trong mạch công suất nhưng làm tăng độ khó sản xuất, đặc biệt khi vẫn yêu cầu đường mạch nhỏ.
Mạ hoàn thiện bề mặt (Surface finish) nên chọn theo nhu cầu lắp ráp. Mạ thiếc có chì (HASL) hoặc không chì (lead-free HASL) phù hợp cho nhiều mạch phổ thông nhưng có độ phẳng kém hơn ENIG. Với BGA, QFN, fine-pitch hoặc pad nhỏ, ENIG thường đáng cân nhắc vì hỗ trợ lắp ráp ổn định hơn. Với sản xuất số lượng lớn và kiểm soát chuỗi cung ứng tốt, OSP có thể là lựa chọn tối ưu chi phí trong một số trường hợp. Chọn đúng surface finish giúp cân bằng giữa giá, khả năng hàn và độ tin cậy.
4. Tối ưu chi phí đặt mạch bằng DFM trước khi gửi sản xuất
DFM (Design for Manufacturing) là bước quan trọng để giảm chi phí PCB mà không làm giảm chất lượng. Kiểm tra DFM giúp phát hiện sớm các điểm có thể gây khó sản xuất như khoảng cách các đối tượng, độ rộng đường mạch, hay lỗ khoan quá nhỏ, chữ ký tự in đè pad, file ghép không hợp lý hoặc thiếu biên, điểm định vị (fiducial mark) cho SMT. Một thiết kế đạt DFM tốt thường có tỷ lệ sản xuất thành công cao hơn, ít phải hỏi lại hơn và ít phát sinh chi phí sửa lỗi hơn.
Đặc biệt với đơn hàng cần gia công PCBA, DFM không chỉ xem xét PCB có làm được hay không, mà còn xem bo mạch có dễ in kem hàn, dễ gắp linh kiện, dễ hàn reflow, dễ kiểm tra AOI và dễ test hay không. Trước khi gửi file, nên kiểm tra đồng bộ giữa Gerber, drill file, stackup, BOM, Pick and Place và assembly drawing. Nếu chỉ tối ưu PCB nhưng bỏ qua dữ liệu PCBA, chi phí vẫn có thể phát sinh ở công đoạn lắp ráp.
5. Cách tránh chi phí phát sinh khi đặt mạch PCB
Để tránh phát sinh chi phí, người đặt mạch nên chuẩn bị thông tin rõ ngay từ đầu. Bộ thông tin cơ bản gồm số lớp, kích thước PCB, độ dày bo, độ dày đồng, vật liệu, bề mặt hoàn thiện, màu solder mask, số lượng, thời gian cần hàng và yêu cầu đặc biệt nếu có. Với mạch nhiều lớp, cần gửi stackup hoặc yêu cầu impedance. Với mạch cần lắp ráp, cần gửi thêm BOM, Pick and Place và assembly drawing.
Không nên đặt hàng bằng mô tả mơ hồ như “làm FR4 bình thường” nếu sản phẩm có yêu cầu kỹ thuật cụ thể. Cũng không nên chọn tất cả thông số cao nhất theo cảm tính, vì mỗi lựa chọn đều có thể làm tăng giá. Cách làm chuyên nghiệp là xác định thông số nào thật sự cần cho chức năng, độ tin cậy và sản xuất, sau đó giữ các thông số còn lại ở mức tiêu chuẩn.
Khi so sánh báo giá, cần kiểm tra cùng một cấu hình. Một báo giá dùng HASL không thể so sánh trực tiếp với báo giá dùng ENIG. Mạch in dày 1oz không thể so trực tiếp với 2oz. Báo giá chưa gồm vận chuyển, thuế và phí thông quan cũng không thể so với báo giá đã giao tận nơi. Nếu không chuẩn hóa điều kiện so sánh, rất dễ chọn nhầm phương án tưởng rẻ nhưng thực tế đắt hơn.
Đối với các đơn hàng mạch in PCB số lượng lớn, có tính chất thường xuyên lặp lại, nên cân nhắc chi phí mở khuôn test để để đảm bảo chất lượng lô mạch cũng như giảm chi phí test.
6. Checklist tối ưu chi phí đặt mạch PCB
Trước khi gửi file sản xuất, nên kiểm tra nhanh các điểm sau:
- Kích thước PCB đã tối ưu nhưng vẫn đảm bảo lắp ráp, tản nhiệt và test.
- Số lớp được chọn theo yêu cầu kỹ thuật thật, không dư và không thiếu.
- Vật liệu FR4 tiêu chuẩn được ưu tiên nếu không có yêu cầu đặc biệt.
- Độ dày PCB và độ dày đồng nằm trong cấu hình phổ biến nếu có thể.
- Surface finish được chọn theo nhu cầu lắp ráp, không chọn quá mức cần thiết.
- Trace/space, via, lỗ khoan và annular ring không vượt quá giới hạn tiêu chuẩn của nhà máy.
- Không dùng blind via, buried via, via-in-pad hoặc HDI nếu không thật sự cần.
- Panel PCB được thiết kế phù hợp nếu bo nhỏ hoặc cần SMT hàng loạt.
- Gerber, drill file, stackup và thông số đặt hàng đồng bộ.
- Đã tính cả vận chuyển, thuế, thông quan, test và lead time vào tổng chi phí.
7. Hatakey hỗ trợ tối ưu chi phí đặt mạch in PCB như thế nào?
Với các dự án sản xuất mạch in, Hatakey có thể hỗ trợ khách hàng rà soát file Gerber, thông số PCB, vật liệu, độ dày đồng, bề mặt hoàn thiện, stackup và các yêu cầu kỹ thuật trước khi đặt hàng. Việc kiểm tra sớm giúp phát hiện các lựa chọn làm tăng chi phí không cần thiết, đồng thời hạn chế rủi ro phải sửa file hoặc sản xuất lại.
Với mạng lưới nhà máy đối tác PCB đa dạng, Hatakey có thể tư vấn phương án sản xuất phù hợp cho từng loại mạch như FR4, mạch nhôm, mạch đồng, Rogers, FPC, rigid-flex, HDI và các dòng PCB đặc thù khác. Tùy theo công nghệ, độ khó và thế mạnh của từng nhà máy, chúng tôi giúp khách hàng lựa chọn giải pháp tối ưu giữa chất lượng, chi phí và thời gian giao hàng, đảm bảo bo mạch đến tay khách hàng với mức giá hợp lý và độ ổn định cao nhất.
Bên cạnh sản xuất mạch in PCB, Hatakey còn hỗ trợ cung cấp linh kiện, gia công hàn SMT/DIP và hoàn thiện PCBA. Điều này giúp khách hàng tối ưu chi phí ở cấp độ tổng thể, thay vì chỉ tối ưu riêng giá PCB. Trong nhiều trường hợp, một PCB rẻ hơn nhưng khó lắp ráp hoặc khó test có thể khiến tổng chi phí PCBA cao hơn. Vì vậy, tối ưu đúng cần nhìn toàn bộ quy trình từ thiết kế, PCB, linh kiện, lắp ráp đến kiểm tra chất lượng.
8. Kết luận
Chi phí làm mạch PCB là tổng hợp của nhiều yếu tố kỹ thuật và vận hành như kích thước bo mạch, số lớp, vật liệu nền, độ dày đồng, bề mặt hoàn thiện, độ khó gia công, yêu cầu kiểm tra, panelization, thời gian giao hàng, vận chuyển và các chi phí phát sinh trong quá trình sản xuất. Vì vậy, tối ưu chi phí PCB không nên bắt đầu ở bước so sánh đơn giá, mà cần được tính toán ngay từ giai đoạn thiết kế, lựa chọn thông số và chuẩn bị dữ liệu sản xuất.
Một thiết kế PCB tối ưu không phải là thiết kế sử dụng cấu hình thấp nhất hoặc rẻ nhất, mà là thiết kế đạt đúng yêu cầu kỹ thuật với phương án sản xuất hợp lý nhất. Khi thiết kế được kiểm tra DFM, thông số được lựa chọn phù hợp, file Gerber được chuẩn hóa và các yêu cầu kỹ thuật được trao đổi sớm với nhà sản xuất, doanh nghiệp có thể giảm đáng kể rủi ro phát sinh, rút ngắn thời gian báo giá, hạn chế sửa file và nâng cao độ ổn định khi chuyển từ mẫu thử sang sản xuất hàng loạt.
Với kinh nghiệm trong lĩnh vực PCB/PCBA, Hatakey hỗ trợ khách hàng từ khâu rà soát file Gerber, tư vấn vật liệu, stackup, độ dày đồng, bề mặt hoàn thiện đến lựa chọn phương án sản xuất phù hợp cho từng loại mạch như FR4, mạch nhôm, mạch đồng, Rogers, FPC, rigid-flex và HDI. Thông qua mạng lưới nhà máy đối tác đa dạng, Hatakey giúp khách hàng cân bằng giữa chất lượng, chi phí và tiến độ, đảm bảo bo mạch được sản xuất đúng yêu cầu kỹ thuật với mức giá tối ưu và ổn định nhất. Hãy liên hệ ngay với chúng tôi để được tư vấn và hỗ trợ!
