GIA CÔNG PCBA – QUY TRÌNH TẠO NÊN MỘT BO MẠCH CHẤT LƯỢNG

Nhiều người mới thường nhầm lẫn giữa PCB và PCBA. PCB chỉ là bo mạch in chưa gắn linh kiện, bao gồm các lớp đồng, lớp vật liệu nền, lớp sơn phủ mặt nạ hàn (solder mask), lớp in lụa ký hiệu (silkscreen), lỗ khoan (Drill), pad hàn… Trong khi đó, PCBA là sản phẩm bo mạch hoàn chỉnh sau khi PCB đã được gắn đầy đủ linh kiện như điện trở, tụ điện, IC, diode, connector, module, biến áp, relay… có thể hoạt động với đầy đủ chức năng được thiết kế.

Trong sản xuất điện tử hiện đại, gia công PCBA không chỉ đơn giản là “hàn linh kiện lên mạch”. Đây là một quy trình kỹ thuật bao gồm nhiều công đoạn liên kết chặt chẽ từ kiểm tra thiết kế, chuẩn bị BOM, sourcing linh kiện, in kem hàn, gắp đặt linh kiện SMT, hàn reflow, kiểm tra AOI, X-ray, lắp ráp linh kiện xuyên lỗ, hàn sóng hoặc hàn tay, làm sạch, nạp firmware, kiểm tra chức năng đến đóng gói và bàn giao.

Một quy trình gia công PCBA chuyên nghiệp giúp giảm lỗi sản xuất, tối ưu chi phí, nâng cao độ tin cậy của sản phẩm và rút ngắn thời gian đưa sản phẩm ra thị trường.

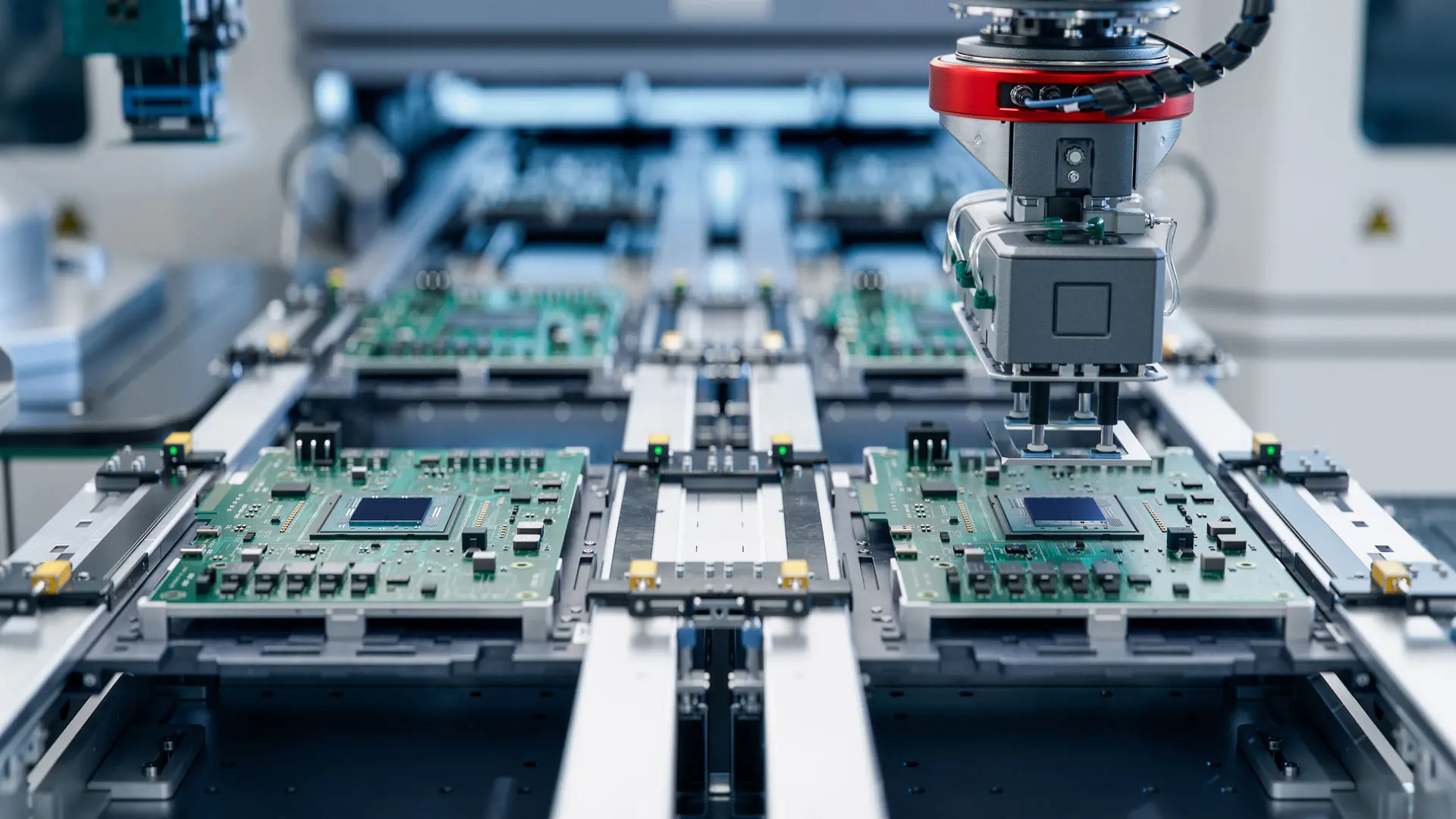

Hình 1. Quy trình sản xuất gia công lắp ráp bo mạch điện tử PCBA.

2. Vì sao quy trình gia công PCBA cần được kiểm soát chặt chẽ?

Trong một sản phẩm điện tử, bo mạch PCBA thường đóng vai trò là trung tâm điều khiển, xử lý tín hiệu, cấp nguồn hoặc giao tiếp với các bộ phận khác. Chỉ một lỗi nhỏ như thiếu linh kiện, sai giá trị điện trở, lệch IC, mối hàn lạnh, chập chân, sai chiều diode hoặc lỗi firmware cũng có thể khiến toàn bộ sản phẩm không hoạt động, nghiêm trọng hơn có thể cháy nổ gây hỏng bo mạch hoặc nguy hiểm cho người sử dụng.

Đặc biệt với các sản phẩm công nghiệp, thiết bị IoT, camera AI, thiết bị y tế, bộ nguồn, thiết bị viễn thông, thiết bị điều khiển tự động hoặc sản phẩm xuất khẩu, yêu cầu về độ ổn định và khả năng truy xuất lỗi rất cao. Vì vậy, quy trình gia công PCBA phải được kiểm soát từ đầu vào đến đầu ra, không thể chỉ kiểm tra ở công đoạn cuối cùng.

Một nhà máy PCBA chuyên nghiệp cần có năng lực kiểm soát đồng thời ba yếu tố:

• Kiểm tra DFM – thiết kế có phù hợp để sản xuất hay không?
• Vật tư linh kiện có đúng và ổn định hay không?
• Quy trình sản xuất có được kiểm tra bằng thiết bị và tiêu chuẩn rõ ràng hay không?

3. Tổng quan quy trình gia công PCBA

Quy trình gia công PCBA có thể khác nhau tùy loại sản phẩm, mật độ linh kiện, yêu cầu kỹ thuật và sản lượng. Tuy nhiên, một quy trình đầy đủ thường bao gồm các bước chính sau:

• Nghiên cứu yêu cầu kỹ thuật và kiểm tra dữ liệu đầu vào nhằm phân tích đánh giá DFM, DFA và DFT trước sản xuất.
• Chuẩn bị BOM, sourcing linh kiện
• Kiểm tra vật tư đầu vào IQC.
• In kem hàn lên PCB bằng stencil (Solder Paste Printing).
• Kiểm tra chất lượng in kem hàn bằng máy SPI (Solder Paste Inspection).
• Gắp đặt linh kiện dán SMT bằng máy gắp tự động (Pick and place Machine/ Mounter).
• Sử dụng lò hàn reflow để gắn cố định linh kiện SMT vào bo mạch.
• Kiểm tra chất lượng bằng máy kiểm tra quang học tự động (Automated Optical Inspection – AOI)  hoặc X-ray nếu cần.
• Lắp linh kiện xuyên lỗ DIP hoặc linh kiện đặc biệt.
• Hàn sóng (Wave Soldering), hàn chọn lọc (Selective Soldering) hoặc hàn tay (Manual Soldering).
• Nạp chương trình, kiểm tra điện, kiểm tra chức năng (ICT-FCT)
• Làm sạch bo mạch, và tẩm phủ (Conformal Coating) nếu cần tùy theo yêu cầu sản phẩm.
• Lắp ráp đóng vỏ hoàn thiện
• Đóng gói và xuất hàng.

Bước 1: Tiếp nhận yêu cầu kỹ thuật và dữ liệu sản xuất

Trước khi bắt đầu gia công PCBA, nhà sản xuất cần tiếp nhận đầy đủ dữ liệu kỹ thuật từ khách hàng. Đây là bước rất quan trọng vì dữ liệu đầu vào quyết định trực tiếp đến độ chính xác của báo giá, kế hoạch sản xuất và chất lượng thành phẩm.

Bộ dữ liệu cơ bản thường bao gồm file Gerber để sản xuất PCB, file khoan NC Drill, BOM linh kiện, file Pick and Place hoặc Centroid, bản vẽ lắp ráp Assembly Drawing, yêu cầu kỹ thuật đặc biệt, hình ảnh 3D nếu có và hướng dẫn test sản phẩm.

Với các đơn hàng chuyên nghiệp hơn, khách hàng có thể cung cấp thêm stackup PCB, yêu cầu kiểm soát trở kháng, tiêu chuẩn IPC áp dụng, yêu cầu RoHS, yêu cầu vật liệu, tiêu chuẩn kiểm tra ngoại quan, firmware, jig test, sơ đồ nguyên lý và tài liệu hướng dẫn đóng gói.

Nếu dữ liệu thiếu hoặc không đồng nhất, nhà máy cần phản hồi sớm để làm rõ. Ví dụ, BOM ghi một mã linh kiện nhưng footprint trong PCB lại khác package; file Pick and Place thiếu tọa độ; Gerber không khớp với bản vẽ; hoặc khách hàng chưa xác định rõ linh kiện thay thế được phép sử dụng. Những vấn đề này nếu không xử lý từ đầu có thể gây lỗi sản xuất, chậm tiến độ hoặc phát sinh chi phí.

Bước 2: Kiểm tra DFM, DFA và DFT trước khi sản xuất

DFM, DFA và DFT là ba nhóm kiểm tra rất quan trọng trong quy trình gia công PCBA chuyên nghiệp.

Hình 2. Kiểm tra DFM đóng vai trò quan trọng trong việc phát hiện và ngăn ngừa các lỗi tiềm tàng trước khi sản xuất.

DFM, tức Design for Manufacturing, là kiểm tra thiết kế có phù hợp với năng lực sản xuất PCB và PCBA hay không. Các nội dung thường được kiểm tra gồm khoảng cách linh kiện, kích thước pad, solder mask, khoảng cách đồng, annular ring, via, độ dày PCB, loại vật liệu, độ cong vênh, khả năng in kem hàn và khả năng hàn reflow.

DFA, tức Design for Assembly, tập trung vào khả năng lắp ráp linh kiện. Ví dụ, linh kiện có quá sát nhau không, connector có bị cấn với linh kiện khác không, hướng đặt linh kiện có thuận tiện cho máy gắp không, linh kiện nặng có cần cố định thêm không, hoặc có linh kiện nào khó hàn bằng máy và buộc phải hàn tay không.

DFT, tức Design for Testability, kiểm tra khả năng test của sản phẩm sau khi lắp ráp. Một thiết kế tốt nên có test point phù hợp, khoảng cách test point đủ cho kim probe, tín hiệu quan trọng có thể đo được, nguồn cấp và mass bố trí thuận tiện, đồng thời có phương án nạp firmware hoặc kiểm tra chức năng rõ ràng.

Đối với sản xuất mẫu, nhiều khách hàng thường bỏ qua bước DFM/DFT vì muốn làm nhanh. Tuy nhiên, với sản xuất hàng loạt, đây là bước bắt buộc để giảm rủi ro. Một lỗi nhỏ trong thiết kế có thể không nghiêm trọng khi làm 5–10 mẫu, nhưng sẽ trở thành vấn đề lớn khi sản xuất hàng nghìn hoặc hàng chục nghìn bo mạch.

Bước 3: Chuẩn bị BOM và sourcing linh kiện

BOM là viết tắt của Bill of Materials, nghĩa là danh sách linh kiện cần sử dụng cho sản phẩm. Một BOM rõ ràng cần có các thông tin như mã linh kiện, giá trị, package, số lượng trên mỗi bo, nhà sản xuất, mã nhà sản xuất MPN, mã thay thế nếu có, ghi chú về linh kiện đặc biệt và yêu cầu RoHS hoặc lead-free.

Trong thực tế, BOM là một trong những nguyên nhân gây lỗi nhiều nhất trong gia công PCBA. Các lỗi phổ biến gồm sai package, sai giá trị, thiếu mã MPN, mô tả không rõ ràng, dùng mã đã ngừng sản xuất, linh kiện không còn hàng, hoặc chọn linh kiện không phù hợp với điều kiện vận hành.

Với các dự án chuyên nghiệp, nhà máy cần kiểm tra BOM trước khi mua hàng. Nếu linh kiện bị EOL, có lead time quá dài hoặc giá biến động mạnh, cần đề xuất phương án thay thế tương đương. Tuy nhiên, mọi thay thế linh kiện phải được khách hàng xác nhận, đặc biệt với IC, nguồn, cảm biến, linh kiện RF, linh kiện an toàn hoặc linh kiện ảnh hưởng đến hiệu chuẩn sản phẩm.

Sourcing linh kiện tốt giúp đảm bảo tiến độ, chất lượng và giá thành. Các nguồn linh kiện nên được kiểm soát từ nhà phân phối chính hãng, đại lý uy tín hoặc chuỗi cung ứng đã được đánh giá. Với linh kiện nhạy cảm, cần tránh mua từ nguồn không rõ ràng vì nguy cơ hàng giả, hàng tháo máy hoặc hàng lưu kho kém chất lượng.

Bước 4: Kiểm tra vật tư đầu vào IQC trước khi gia công PCBA

IQC, tức Incoming Quality Control, là bước kiểm tra chất lượng vật tư trước khi đưa vào sản xuất. Vật tư bao gồm mạch PCB trống, linh kiện điện tử, khuôn in kem hàn stencil, kem hàn, vật tư phụ trợ và bao bì nếu cần.

Đối với linh kiện SMT, cần kiểm tra mã linh kiện, số lượng, package, tình trạng reel, độ ẩm, nhãn mác, date code và tình trạng bảo quản. Một số linh kiện nhạy ẩm cần được quản lý theo MSL (tức Moisture Sensitivity Level). Nếu linh kiện đã mở bao bì quá thời gian cho phép, cần sấy theo điều kiện phù hợp trước khi đưa vào lò reflow để tránh hiện tượng popcorn hoặc nứt package.

Đối với kem hàn, cần kiểm soát hạn sử dụng, điều kiện bảo quản lạnh, thời gian rã đông, thời gian sử dụng sau khi mở nắp và độ nhớt. Kem hàn không đạt điều kiện có thể gây lỗi in thiếu thiếc, bi thiếc, chập chân IC hoặc mối hàn không ổn định.

Bước IQC giúp giảm rủi ro ngay từ đầu. Nếu vật tư lỗi nhưng vẫn đưa vào sản xuất, việc phát hiện ở công đoạn sau thường tốn kém hơn nhiều.

Bước 5: In kem hàn bằng khung stencil

In kem hàn là bước đầu tiên trên dây chuyền SMT. Stencil, hay khuôn in kem hàn, được đặt lên bề mặt PCB để kem hàn chỉ đi qua các ô mở tương ứng với pad linh kiện SMT. Lượng kem hàn in lên pad phải đủ, đều và đúng vị trí.

Hình 3.  Kem hàn được in chính xác lên các pad hàn trên bề mặt thông qua các lỗ tương ứng trên khuôn stencil

Chất lượng in kem hàn ảnh hưởng rất lớn đến chất lượng hàn SMT. Nhiều nghiên cứu trong ngành sản xuất điện tử cho thấy phần lớn lỗi SMT có liên quan đến công đoạn in kem hàn. Các lỗi thường gặp gồm thiếu kem hàn, dư kem hàn, lệch kem hàn, cầu thiếc, bi thiếc, tắc lỗ stencil hoặc kem hàn bị kéo lem.

Các yếu tố cần kiểm soát gồm độ dày stencil, thiết kế lỗ mở trên khuôn (aperture), lực gạt dao, tốc độ gạt, áp lực tách stencil, độ phẳng PCB, độ sạch stencil và điều kiện môi trường. Với linh kiện cỡ chân (pitch) nhỏ như QFN, BGA, LGA hoặc IC chân mịn, stencil cần được thiết kế cẩn thận, có thể sử dụng các khung stencil đặc biệt như khung phủ nano, hoặc khung với các độ dày khắc nhau (Step-stencil) hoặc điều chỉnh aperture để tối ưu lượng kem hàn.

Trong các dây chuyền hiện đại, máy kiểm tra kem hàn SPI được sử dụng để đo thể tích, chiều cao, diện tích và vị trí kem hàn sau khi in. SPI giúp phát hiện lỗi sớm trước khi gắn linh kiện, giảm chi phí sửa lỗi sau reflow.

Bước 6: Gắp đặt linh kiện SMT bằng máy Pick and Place

Sau khi PCB được in kem hàn, bo mạch sẽ chuyển sang máy gắp đặt linh kiện SMT. Máy pick and place lấy linh kiện từ feeder, kiểm tra bằng camera, căn chỉnh vị trí và đặt linh kiện lên đúng tọa độ trên PCB.

Hình 4. Linh kiện được các đầu hút máy Mounter đặt lên bề mặt mạch in PCB trong quá trình SMT

Độ chính xác của bước này phụ thuộc vào nhiều yếu tố như chất lượng file Pick and Place, hướng linh kiện, fiducial mark, chương trình máy, feeder, nozzle, tốc độ đặt và tình trạng linh kiện. Với linh kiện nhỏ như 0201, 0402 hoặc IC pitch mịn, yêu cầu căn chỉnh với độ chính xác rất cao.

Các lỗi thường gặp ở công đoạn gắp đặt gồm thiếu linh kiện, lệch linh kiện, sai chiều, sai mã linh kiện, đặt nhầm vị trí, linh kiện bị xoay, linh kiện bị hút lệch hoặc rơi trong quá trình di chuyển…

Để hạn chế lỗi, nhà máy cần có quy trình first article inspection, tức kiểm tra sản phẩm đầu tiên. Trước khi chạy hàng loạt, kỹ thuật viên kiểm tra một hoặc vài bo đầu tiên để xác nhận đúng linh kiện, đúng chiều, đúng vị trí và đúng chương trình máy.

Bước 7: Hàn reflow cho linh kiện SMT

Sau khi linh kiện được đặt lên kem hàn, PCB sẽ đi qua lò reflow. Trong lò, nhiệt độ được kiểm soát theo đường đồ thị nhiệt profile để kem hàn nóng chảy, tạo liên kết giữa chân linh kiện và pad PCB, sau đó nguội lại để hình thành mối hàn cố định.

Một profile reflow thường gồm các vùng nhiệt: làm nóng (preheat), ngâm nhiệt (soak), reflow và làm mát cooling. Mỗi loại kem hàn, loại PCB, mật độ linh kiện và yêu cầu sản phẩm có thể cần profile khác nhau. Nếu nhiệt quá thấp, mối hàn có thể không chảy hoàn toàn, gây hàn lạnh hoặc hàn không bám. Nếu nhiệt quá cao, linh kiện có thể bị hư hại, PCB bị cong vênh hoặc bề mặt bị đổi màu.

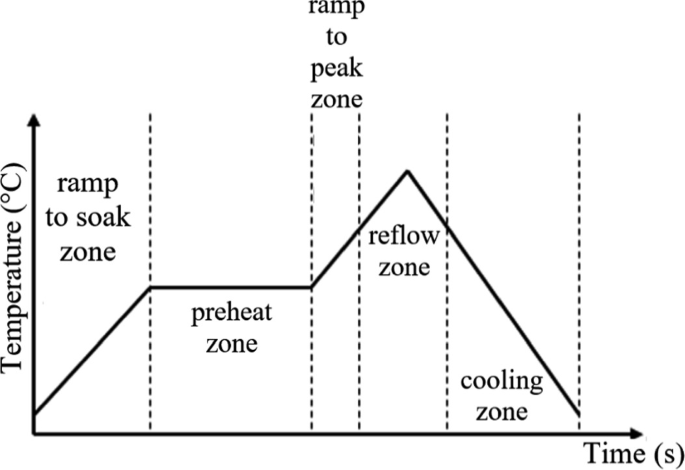

Hình 5. Đường profile nhiệt của lò hàn đối lưu (Reflow Ovens)

Với các sản phẩm yêu cầu chất lượng cao, cần đo profile nhiệt bằng thiết bị chuyên dụng để phục vụ việc cài đặt thông số lò ban đầu. Việc chỉ sử dụng cài đặt mặc định của lò mà không kiểm tra thực tế có thể gây rủi ro, đặc biệt với PCB dày, nhiều lớp, nhiều vùng đồng lớn hoặc có linh kiện nhạy nhiệt.

Một số lỗi sau reflow thường gặp gồm lỗi kênh chân (tombstone), lỗi chập chân (solder bridge), thiếc thiếc (insufficient solder), cold solder, mối hàn rỗng (void), head-in-pillow với BGA, lệch linh kiện hoặc nứt mối hàn… Các lỗi này cần được phân tích theo nguyên nhân gốc, không chỉ sửa thủ công trên từng bo.

Bước 8: Kiểm tra AOI, X-ray và kiểm tra sau SMT

Sau reflow, bo mạch SMT cần được kiểm tra để phát hiện lỗi hàn và lỗi lắp linh kiện. Công cụ phổ biến nhất là AOI, tức Automated Optical Inspection. Máy AOI sử dụng camera và thuật toán xử lý hình ảnh để kiểm tra thiếu linh kiện, sai chiều, lệch vị trí, cầu thiếc, thiếu thiếc, dư thiếc, sai mã hoặc một số lỗi ngoại quan khác.

Hình 6. Kiểm tra AOI và X-ray là những chốt chặn quan trọng trong việc kiểm soát chất lượng PCBA

AOI phù hợp với hầu hết linh kiện có chân hàn nhìn thấy được. Tuy nhiên, với các linh kiện có chân nằm dưới thân như BGA, LGA hoặc một số dạng QFN, hay ở các vị trí bị che khuất mà  máy AOI không thể quan sát trực tiếp toàn bộ mối hàn. Khi đó, máy X-ray được sử dụng để kiểm tra mối hàn ẩn, phát hiện lỗi void, short, open, lệch chân bi BGA hoặc hiện tượng head-in-pillow.

Ngoài AOI và X-ray, một số nhà máy còn kiểm tra bằng kính hiển vi, đo điện trở cách điện, kiểm tra kích thước hoặc kiểm tra thủ công theo tiêu chuẩn ngoại quan. Với sản phẩm yêu cầu cao, kết quả kiểm tra cần được lưu lại để truy xuất chất lượng.

Bước 9: Hàn lắp ráp linh kiện DIP và linh kiện đặc biệt

Không phải tất cả linh kiện đều có thể gắn bằng SMT. Nhiều sản phẩm vẫn sử dụng linh kiện xuyên lỗ DIP như connector, terminal block, relay, biến áp, tụ điện lớn, cuộn cảm công suất, cầu chì, công tắc, jack nguồn hoặc linh kiện cơ khí chịu lực.

Hình 7. Băng chuyền cắm linh kiện

Sau khi hoàn tất SMT, bo mạch sẽ chuyển sang công đoạn cắm linh kiện DIP. Công nhân hoặc thiết bị bán tự động sẽ đưa linh kiện vào đúng vị trí, đúng chiều và đúng độ cao. Với linh kiện phân cực như diode, tụ điện phân, IC cắm, connector hoặc LED, kiểm tra chiều là yêu cầu bắt buộc.

Một số sản phẩm còn cần thêm công đoạn dán keo, cố định linh kiện nặng, bắt vít tản nhiệt, lắp heatsink, bôi keo tản nhiệt, gắn dây, hàn dây hoặc lắp module phụ. Đây là các công đoạn có tính thủ công cao, nên cần hướng dẫn thao tác rõ ràng để đảm bảo tính nhất quán giữa các công nhân và giữa các lô sản xuất.

Bước 10: Hàn sóng, hàn chọn lọc hoặc hàn tay

Sau khi cắm linh kiện DIP, bo mạch cần được hàn để tạo liên kết điện và cơ khí. Có ba phương pháp phổ biến: hàn sóng, hàn chọn lọc và hàn tay.

Hàn sóng phù hợp với sản xuất số lượng lớn, khi nhiều chân xuyên lỗ cần được hàn cùng lúc. PCB đi qua vùng flux, gia nhiệt sơ bộ và tiếp xúc với sóng thiếc nóng chảy để hàn chân linh kiện. Phương pháp này có năng suất cao nhưng cần thiết kế PCB phù hợp, đặc biệt là khoảng cách linh kiện, hướng đi qua sóng và khả năng chịu nhiệt của các linh kiện SMT ở mặt dưới. Ngoài ra ở quy mô sản xuất nhỏ và thủ công người ta còn hàn nhúng bằng các bể thiếc nóng chảy, tuy nhiên phương pháp này hiện nay không còn được sử dụng rộng rãi do yếu tố an toàn ảnh hưởng từ hơi hóa chất phụ gia (Flux)…

Hình 8. Bo mạch qua máy hàn sóng (Wave Soldering)

Hàn chọn lọc phù hợp với các bo mạch có linh kiện DIP và linh kiện dán hỗn hợp và không thể hàn sóng toàn bộ vì có nhiều linh kiện nhạy nhiệt hoặc bố trí phức tạp. Máy hàn chọn lọc chỉ hàn tại các điểm cần thiết, giúp kiểm soát tốt hơn nhưng chi phí thiết bị và thời gian lập trình cao hơn.

Hàn tay được dùng cho mẫu thử, sản lượng nhỏ, linh kiện đặc biệt hoặc sửa lỗi. Chất lượng hàn tay phụ thuộc nhiều vào tay nghề công nhân, nhiệt độ mỏ hàn, loại thiếc, flux và tiêu chuẩn kiểm tra. Với sản phẩm yêu cầu chất lượng cao, thao tác hàn tay cần được kiểm soát theo tiêu chuẩn rõ ràng, tránh hàn quá nhiệt, dư thiếc, thiếu thiếc, cháy pad hoặc làm bẩn bo mạch.

Bước 11: Nạp firmware và kiểm tra điện – chức năng

ICT, tức In-Circuit Test, là kiểm tra linh kiện và kết nối trên bo mạch thông qua test point. ICT có thể kiểm tra giá trị điện trở, tụ điện, diode, short/open, một số IC và kết nối mạch. Phương pháp này phù hợp với sản xuất hàng loạt vì tốc độ nhanh và khả năng phát hiện lỗi lắp ráp tốt.

Hình 9. Đo kiểm tra điện – chức năng bo mạch bằng các đầu kim test.

FCT, tức Functional Circuit Test, là kiểm tra chức năng thực tế của PCBA. Thay vì chỉ đo linh kiện riêng lẻ, FCT kiểm tra bo mạch hoạt động như một sản phẩm hoặc một module hoàn chỉnh. Ví dụ, bo nguồn cần kiểm tra điện áp, dòng tải, hiệu suất và bảo vệ; bo điều khiển cần kiểm tra tín hiệu vào/ra; bo IoT cần kiểm tra truyền thông Wi-Fi, Bluetooth, 4G hoặc RS485; bo camera cần kiểm tra hình ảnh, nguồn, tín hiệu và firmware.

Để kiểm tra FCT hiệu quả, cần có jig test hoặc bộ gá test phù hợp. Jig giúp kết nối nhanh với test point, cấp nguồn, mô phỏng tín hiệu, đọc dữ liệu và giảm thao tác thủ công. Với sản xuất hàng loạt, thiết kế DFT tốt ngay từ đầu sẽ giúp giảm chi phí jig và tăng độ ổn định của quá trình test.

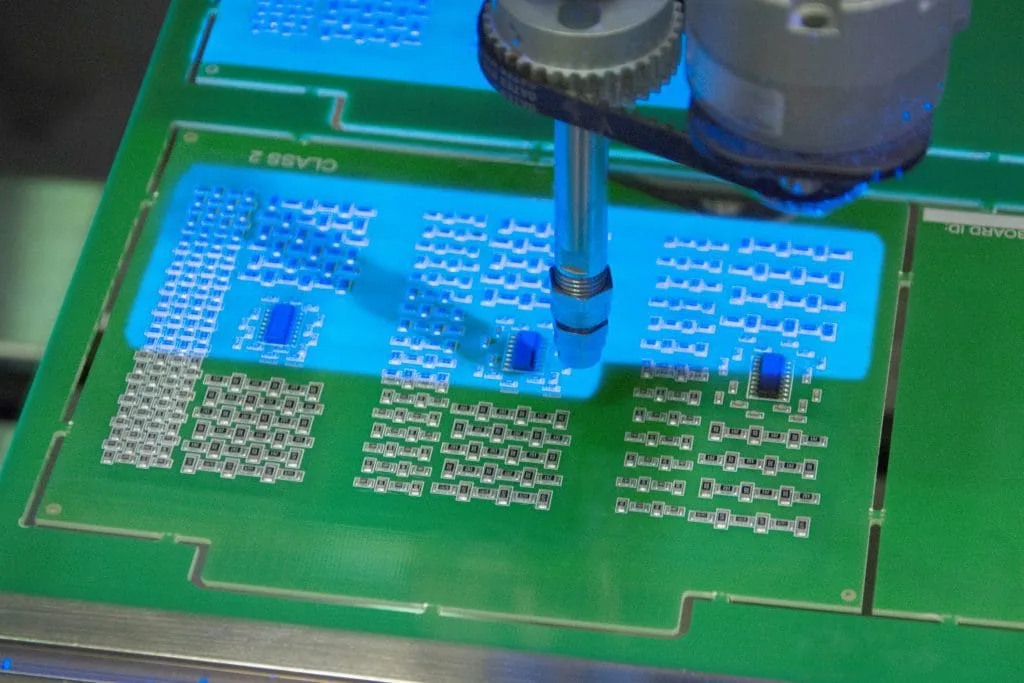

Bước 12: Làm sạch bo mạch và tẩm phủ sau gia công PCBA

Sau hàn, bo mạch có thể còn tồn dư flux, bụi, vết bẩn, dầu tay hoặc mảnh vụn thiếc. Tùy loại flux và yêu cầu sản phẩm, PCBA có thể cần được làm sạch bằng dung dịch chuyên dụng, máy rửa bo mạch hoặc quy trình vệ sinh thủ công.

Không phải sản phẩm nào cũng bắt buộc làm sạch. Một số loại no-clean flux có thể để lại trên bo nếu đáp ứng tiêu chuẩn. Tuy nhiên, với sản phẩm công nghiệp, thiết bị hoạt động trong môi trường ẩm, điện áp cao, tín hiệu nhỏ hoặc yêu cầu độ tin cậy cao, việc kiểm soát tồn dư ion và độ sạch bề mặt rất quan trọng.

Với các doanh nghiệp phát triển sản phẩm mới, một đối tác PCBA tốt không chỉ là nhà máy gia công, mà còn là đơn vị hỗ trợ phát hiện rủi ro thiết kế, tối ưu khả năng sản xuất và giúp sản phẩm chuyển từ giai đoạn mẫu prototype sang sản xuất hàng loạt mass production thuận lợi hơn.

5. Kết luận

Gia công PCBA là một quy trình kỹ thuật phức tạp, bao gồm nhiều công đoạn từ kiểm tra thiết kế, chuẩn bị linh kiện, sản xuất PCB, SMT, DIP, hàn, kiểm tra, nạp firmware đến đóng gói thành phẩm. Mỗi công đoạn đều ảnh hưởng trực tiếp đến chất lượng, độ ổn định và chi phí của sản phẩm điện tử.

Một quy trình PCBA chuyên nghiệp không chỉ tập trung vào việc hàn linh kiện đúng vị trí, mà còn phải kiểm soát toàn bộ chuỗi sản xuất: từ dữ liệu đầu vào, BOM, DFM, vật tư, máy móc, con người, tiêu chuẩn kiểm tra đến truy xuất nguồn gốc. Khi các yếu tố này được quản lý tốt, sản phẩm PCBA sẽ có độ tin cậy cao hơn, ít lỗi hơn và phù hợp hơn cho sản xuất hàng loạt.

Đối với doanh nghiệp đang phát triển thiết bị điện tử, việc lựa chọn đúng đối tác gia công PCB/PCBA ngay từ giai đoạn đầu có thể giúp tiết kiệm rất nhiều thời gian và chi phí. Một thiết kế tốt cần được sản xuất bằng một quy trình tốt, và một quy trình tốt luôn bắt đầu từ sự phối hợp chặt chẽ giữa đội thiết kế, nhà cung cấp linh kiện và nhà máy gia công PCBA.
