Trong ngành công nghiệp gia công lắp ráp mạch điện tử (PCBA), việc làm sạch bo mạch sau khi gia công đóng vai trò quan trọng giúp đảm bảo độ ổn định cũng như tuổi thọ của thiết bị điện tử. Công nghệ làm sạch bằng đá khô (dry ice cleaning hoặc CO₂ cleaning) đang ngày càng được ưa chuộng vì tính hiệu quả và thân thiện môi trường.
Phương pháp này sử dụng các hạt CO₂ thể rắn phun với áp suất cao lên bề mặt PCB để loại bỏ bụi bẩn, cặn thiếc hàn, dầu mỡ… mà không cần đến dung môi hóa học… giúp rút ngắn thời gian vệ sinh cũng như không gây hư hại cho bo mạch và các linh kiện nhạy cảm như các phương pháp vệ sinh truyền thống. Qua bài viết này các bạn hãy cùng Điện tử Hatakey tìm hiểu phương pháp vệ sinh bo mạch bằng đá khô nhé.
1. Nguyên lý hoạt động máy vệ sinh bằng đá khô (Dry Ice Cleaning Machine)
Để làm sạch bề mặt bo mạch, thiết bị làm sạch bằng đá khô phun các hạt CO₂ ở dạng rắn (đá khô) với tốc độ cao lên bề mặt cần làm sạch. Khi tiếp xúc, hạt CO₂ đột ngột giãn nở và thăng hoa, tạo ra hiệu ứng lạnh cực mạnh (khoảng –78°C) kết hợp với va đập cơ học.
Quá trình này khiến các chất bẩn, tạp chất trên bo mạch bị đóng băng, giòn vỡ và bị tách khỏi bề mặt. Đặc biệt, đá khô sẽ bốc hơi ngay lập tức khi va chạm, chuyển trực tiếp từ thể rắn sang khí và bay mất, do đó không để lại giọt nước hay dung dịch nào trên PCB. Nguyên lý này cho phép làm sạch sâu mà không để bụi bẩn hoặc hóa chất tồn dư, đồng thời cũng hạn chế tối đa nguy cơ làm ẩm hoặc ăn mòn linh kiện điện tử.

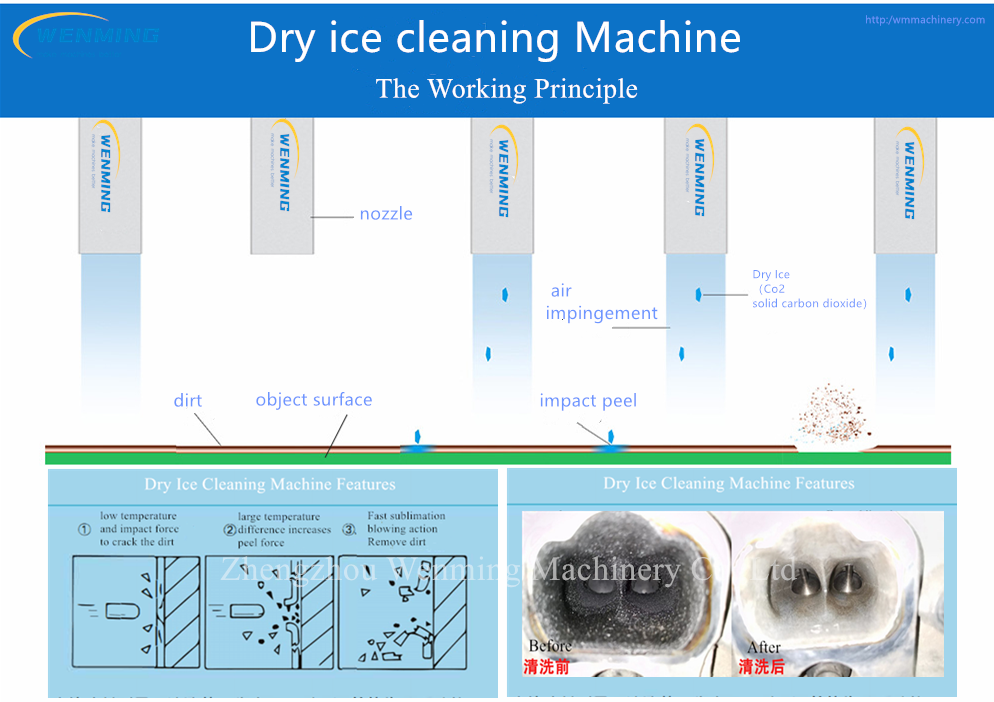

Hình 1. Nguyên lý hoạt động máy làm sạch bo mạch bằng đá khô (Dry Ice Cleaning Machine)
2. Hiệu quả làm sạch bo mạch bằng đá khô (Dry Ice Cleaning)
Phun đá khô cho hiệu quả cao trong việc loại bỏ nhiều loại tạp chất bám trên bo mạch. Thực nghiệm cho thấy công nghệ này loại bỏ hoàn toàn cặn thiếc, chất trợ hàn và các tạp chất còn xót lại trên mạch PCB sau khi gia công hàn mà không làm hư hại mối hàn hay linh kiện nhạy cảm.
Các lợi ích chính của phương pháp này bao gồm:
- Độ sạch cao, không để lại dư lượng: Đá khô giúp làm sạch đến cấp độ sạch tiêu chuẩn (ví dụ đạt độ sạch SA 2.5) và loại bỏ triệt để mọi vết bẩn như nhựa thông, khói, muội hàn, bụi bẩn… Sau khi làm sạch, bề mặt bo mạch khô ráo, không bị nhiễm tạp chất hay dung môi hóa học do không dùng hóa chất truyền thống.
- Giảm ô nhiễm ion: Nhiều nghiên cứu cho thấy làm sạch bằng đá khô không chỉ sạch về vật chất mà còn giảm đáng kể độ ô nhiễm ion trên bo mạch. Đây là tiêu chí quan trọng trong lĩnh vực điện tử, giúp bảo đảm chất lượng và tuổi thọ cũng như hiệu suất bo mạch, đặc biệt với các linh kiện nhạy cảm.
- Nhanh chóng, tiết kiệm thời gian: Quy trình làm sạch có thể thực hiện ngay trên bo mạch hoàn chỉnh. Không mất thời gian sấy khô hay loại bỏ tạp chất, hóa chất dung môi phát sinh trong quá trình vệ sinh. Thời gian vệ sinh nhờ đó giảm đáng kể so với phương pháp truyền thống.
Nhờ những ưu điểm trên, công nghệ phun đá khô thường được đánh giá là ”giải pháp tiên tiến và thân thiện môi trường” trong làm sạch PCB. Nó vừa đảm bảo bề mặt sạch, vừa không dùng dung môi độc hại và không sinh chất thải rắn thứ cấp.
Hình 2: Minh họa hiệu quả làm sạch bo mạch sau khi hàn bằng đá khô (Dry Ice Cleaning)
3. Ảnh hưởng đến vật liệu và linh kiện
Một trong những mối quan tâm chính khi áp dụng công nghệ mới là khả năng gây hại cho bo mạch và linh kiện. Phương pháp phun đá khô có các đặc điểm kỹ thuật giúp giảm tối đa rủi ro này:
- Không dẫn điện: CO₂ ở dạng khí và rắn đều là chất không dẫn điện, vì vậy quá trình làm sạch không gây nguy cơ ngắn mạch. Ngay cả khi bo mạch đang cấp nguồn, vẫn có thể xử lý an toàn mà không cần ngắt điện hoàn toàn.
- Không mài mòn: các hạt đá khô không mài mòn bề mặt, kể cả các bề mặt nhạy cảm như đường mạch mỏng manh trên PCB, không gây thay đổi cấu trúc vật liệu trên bo mạch.
- Không để lại dư chất: Do CO₂ thăng hoa hoàn toàn, sau khi làm sạch không có chất lỏng hay hóa chất gì còn bám trên mạch. Điều này tránh được hiện tượng ăn mòn do ẩm hoặc hóa chất còn sót lại. Đồng thời, không sinh ra bụi mịn hay cặn bã nhờ khả năng không tạo phế thải thứ cấp.
- An toàn với linh kiện nhạy cảm: Nhiệt độ cực lạnh của đá khô chỉ tác động rất ngắn ngủi tại vùng tiếp xúc, nên gần như không gây tác động về nhiệt cho linh kiện xung quanh. Trong hầu hết trường hợp, các thành phần điện tử như vi mạch, tụ điện, vi cảm biến không chịu ảnh hưởng đáng kể về cơ học hay điện học…
Tóm lại, công nghệ dry ice cleaning được xem là an toàn cho thiết bị và linh kiện điện tử. Nó đảm bảo hiệu năng và cấu trúc của bo mạch khi làm sạch. Người vận hành chỉ cần tuân thủ quy trình bảo dưỡng đi kèm (điều chỉnh áp suất phù hợp, sử dụng găng tay, kính bảo hộ) để đảm bảo tối ưu hiệu quả và an toàn.
Hình 3. Tác động về nhiệt lên bề mặt của phương pháp vệ sinh bằng đá khô (Dry Ice Cleaning)
4. So sánh với các phương pháp truyền thống
Trong sản xuất điện tử, các phương pháp làm sạch PCB truyền thống gồm rửa dung môi, ngâm siêu âm… Các phương pháp này đều có những hạn chế nhất định. Dưới đây là so sánh ưu nhược điểm giữa phương pháp phun đá khô và một số phương pháp vệ sinh truyền thống:
Rửa bằng dung môi (solvent cleaning)
- Ưu điểm là dung môi hóa học có thể hòa tan nhanh cặn flux hoặc dầu mỡ.
- Nhược điểm rõ ràng là chi phí hóa chất cao, độc hại, yêu cầu xử lý khí thải và bảo hộ nghiêm ngặt. Ngoài ra, dung môi nếu bay hơi không hoàn toàn có thể để lại dư lượng trên PCB, ảnh hưởng đến chất lượng mạch.
Rửa siêu âm (ultrasonic cleaning)
Phương pháp này ngâm PCB trong bể chất lỏng và dùng sóng siêu âm để tẩy sạch.
- Ưu điểm là làm sạch triệt để cả các khe hở và bề mặt ngóc ngách trong linh kiện. Các tiêu chí về đồng đều và chất lượng làm sạch thường rất tốt.
- Nhược điểm là cần dung dịch làm sạch hoặc nước, phải sấy khô bo mạch sau đó, và đôi khi sóng siêu âm mạnh có thể gây giòn linh kiện nhỏ hoặc làm lỏng keo kết dính. Ngoài ra, siêu âm thường yêu cầu thiết bị lớn, chiếm diện tích và tiêu thụ điện năng.
Phun đá khô (dry ice cleaning)
- Ưu điểm: Khắc phục đa số các hạn chế trên. Phun đá khô không dùng hóa chất nên không gây ô nhiễm thứ cấp. Sau khi làm sạch, không còn vết dung môi, nước, chất phụ gia… trên bo mạch, nên không tốn công sấy khô. Sản phẩm không có cặn hoặc tạp chất mới (CO₂ tự bay hơi) nên không cần xử lý phế phẩm.
- Nhược điểm của đá khô là phương pháp chỉ tác dụng lên bề mặt ngoài, không làm sạch được bên trong linh kiện kín hoặc các chi tiết nằm sâu. Hệ thống phun đá khô cũng khá ồn ào trong quá trình vận hành. Đồng thời, chi phí chính là mua CO₂ và vận hành máy, nhưng về lâu dài công nghệ này vẫn có lợi nhờ giảm công lao động và chi phí xử lý hóa chất.
5. Ứng dụng thực tiễn trong sản xuất điện tử
Hiện nay, công nghệ phun đá khô đã được triển khai trong nhiều khâu sản xuất và bảo trì thiết bị điện tử do tính linh hoạt và hiệu quả của nó. Một số ứng dụng tiêu biểu bao gồm:
- Vệ sinh bo mạch sau khi gia công hàn: Đặc biệt trong các quy trình hàn sóng hay hàn tay, cặn flux, khói muội hàn, dung môi… thường bám trên bề mặt PCB. Phun đá khô giúp loại bỏ hoàn toàn các cặn này trước khi kiểm thử hoặc đóng gói sản phẩm. Nhiều nhà máy sản xuất gia công mạch in PCB đã ứng dụng dry ice để “rửa khô” bo mạch, vệ sinh mối hàn…
- Bảo trì sửa chữa thiết bị điện tử: Trong các trung tâm sửa chữa thiết bị tự động hóa, phun đá khô cho phép làm sạch các bộ phận, linh kiện điện tử mà không cần tách rời phức tạp. Một số công ty đã áp dụng phương pháp này để làm sạch linh kiện điều khiển một cách chính xác mà “không cần tháo lắp từng phần”, từ đó tiết kiệm thời gian sửa chữa và bảo trì hệ thống. Máy phun đá khô được dùng để làm sạch động cơ, máy phát, biến tần, bảng điều khiển (control panels) trong công xưởng. Khi đó quy trình có thể diễn ra “tại chỗ” mà không phải ngưng máy hoàn toàn, đồng thời không gây ẩm ướt hoặc ăn mòn nhờ không có dung dịch. Giúp tiết kiệm thời gian cũng như chi phí.
Hình 4. Thiết bị vệ sinh sử dụng đá khô
6. Kết luận
Công nghệ làm sạch bo mạch PCB bằng đá khô (CO₂) là một giải pháp tiên tiến, đáp ứng tốt các yêu cầu khắt khe trong sản xuất điện tử. Với nguyên lý hoạt động kết hợp giữa va đập cơ học và nhiệt độ cực lạnh, đá khô có thể loại bỏ hầu hết các cặn bẩn trên PCB mà không gây ảnh hưởng đến linh kiện. Nhiều nghiên cứu và ứng dụng thực tế đã chỉ ra rằng dry ice cleaning là “công nghệ xanh, chi phí thấp” giúp giảm thiểu ô nhiễm ion và an toàn với bo mạch và các linh kiện nhạy cảm. So với các phương pháp truyền thống, nó triệt tiêu nguy cơ đóng cặn hóa chất, hạn chế thời gian tách rời linh kiện và bảo dưỡng, từ đó giảm lãng phí thời gian và chi phí bảo trì.
Nhìn chung, phun đá khô cung cấp hiệu quả làm sạch vượt trội và thân thiện với linh kiện điện tử. Phương pháp này đáp ứng được các yêu cầu về chất lượng trong ngành điện tử, giúp duy trì thiết bị hoạt động ổn định và tuân thủ các tiêu chí về môi trường. Với xu hướng hướng tới sản xuất bền vững và tự động hóa cao, việc ứng dụng công nghệ làm sạch PCB bằng đá khô hứa hẹn mang lại nhiều lợi ích to lớn cho các nhà máy điện tử.
